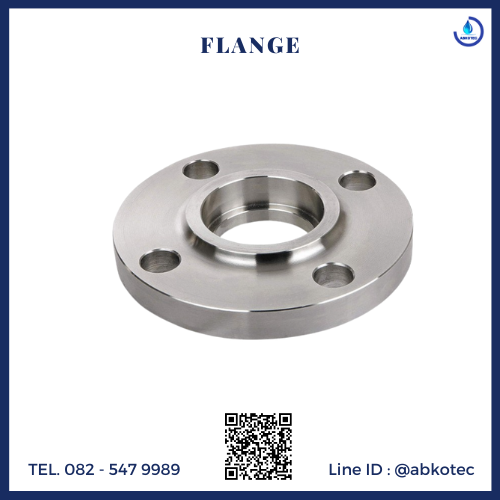

Flange (หน้าแปลน)

Flange หน้าแปลน…คืออะไร (What is Flange?) คือ อุปกรณ์ทำหน้าที่ เชื่อมต่อกันระหว่างท่อกับอุปกรณ์อื่นๆ หรือ เชื่อมต่อกันระหว่างอุปกรณ์ 2 ชนิดหรือเพื่อเชื่อมปิดปลายท่อ หน้าแปลนท่อ (pipe flange).  ประโยชน์ของหน้าแปลน เพื่อให้สามารถเข้าไปดำเนินการในการทำความสะอาด , ตรวจสอบภายใน  หรือมีการแก้ไขปรับปรุงงาน ได้ง่ายขึ้น. ซึ่งการใช้งานจะขึ้นอยู่กับหน้าที่ วัสดุที่เลือก ความเหมาะสมและความสะดวกในการนำไปใช้.

มาตรฐานของหน้าแปลนมีทั้งหมด 3 ชนิดดังนี้

1.ANSI (American National Standard Institute) – อเมริกา จะใช้หน่วย PSI  เช่น ANSI 150 คือ หน้าแปลนที่สามารถทนต่อแรงดันได้ 150 psi : ANSI 150P , ANSI300P , ANSI600P

2.DIN (Deutsches Institut für Normung) – เยอรมัน, ยุโรป จะใช้หน่วยบาร์ (bar)   เช่น PN 6 คือ หน้าแปลนที่สามารถทนต่อแรงดันได้ 6 bar : PN 6 , PN10 , PN16, PN40

3.JIS (Japanese Industrial Standard) – ญี่ปุ่น , เอเซีย หน่วย kgf/cm2  เช่น JIS 5K คือหน้าแปลนที่สามารถทนต่อแรงดัน 5 kgf/cm2 (หรือ 5 bar) : JIS5K , JIS10K , JIS20K

ประเภทของหน้าแปลน (Type of Flange)จะมีดังนี้

1.หน้าแปลนผิวหน้าแบน (FF – Flat Face Flange) มีรูตรงกลาง ทั้ง2 ด้านผิวหน้าเรียบกับตัวแผ่นหน้าแปลน หน้าแปลนชนิดนี้จะเป็นลักษณะสวมเชื่อมกับตัวท่อ.

2.หน้าแปลนผิวหน้ายก (RF – Raised Face Flange) จะมีลักษณะผิวหน้าที่ยกออกมาจากตัวแผ่นหน้าแปลนเพียงเล็กน้อย ซึ่งผิวที่ยกออกมาจะเส้นวงกลมถี่ๆเหมือนก้นหอยเพื่อรองรับกับปะเก็น (gasket) ที่มาติดตั้ง.

3.หน้าแปลนสลิปออน (Slip On Flange-SO) มีรูตรงกลางและมีส่วนคอท่อยื่นขึ้นมาเล็กน้อย ง่ายในการเชื่อม.

4.หน้าแปลนเกลียว (Threaded Flange / Screwed Flange-TF) มีรูตรงกลางและที่รูเป็นเกลียวในทำให้การประกอบหมุนเข้ากับปลายท่อที่เป็นเกลียวนอก สามารถทำได้ง่าย ประเภทเกลียวของหน้าแปลน จะมีทั้งเกลียว NPT , BSPT สามารถสั่งทำได้.

5.หน้าแปลนบอด (Blind Flange-BL) เป็นลักษณะหน้าแปลนแผ่นโลหะทรงกลม ไม่มีรูตรงกลาง ซึ่งเป็นคุณสมบัติที่ช่วยปิดกั้นหรือหยุดของเหลวและสารต่างๆ ที่อยู่ภายในไม่ให้รั่วไหลออกมาได้เป็นอย่างดี จึงเหมาะสำหรับใช้เชื่อมปิดให้กับงานระบบท่อขนส่งและถังความดันต่างๆ.

6.หน้าแปลนสวมเชื่อม (Socket Weld flange-SW)มีลักษณะคล้ายกับหน้าแปลนสลิปออนแต่จะมีส่วนแตกต่างกันตรงที่ด้านในช่อง สำหรับใส่ท่อจะมีบ่ายื่นออกมา ซึ่งเป็นคุณสมบัติพิเศษที่ช่วยล็อกหน้าแปลนเชื่อมกับปลายท่อได้ดี ประหยัดเวลาในการติดตั้ง และช่วยให้การไหลของเหลวหรือก๊าซเป็นไปอย่างราบรื่น.

7. หน้าแปลนคอสูง (Weld Neck Flange-WN)มีลักษณะเด่นบริเวณช่องตรงกลาง จะมีคอท่อยื่นออกมาคล้ายกรวยทำให้เวลาเชื่อมเข้ากับปลายท่อเมื่อมีแรงดันมากระทบหน้าแปลน คอเชื่อมจะเกิดการถ่ายโอนแรงดันไปที่เส้นท่อได้ทันที จะช่วยเพิ่มความแข็งแรงให้กับหน้าแปลนเชื่อมที่ใช้งานกับระบบท่อแรงดันสูงได้ดี นิยมใช้กับงานระบบท่อที่มีขนาดใหญ่ ซึ่งความหนาของคอหน้าแปลนจะอิงตามความหนาของท่อที่จะนำไปเชื่อมต่อ เช่นถ้าท่อหนา SCH.40 คอของหน้าแปลนจะเป็น SCH.40 ตามไปด้วย.

8.หน้าแปลนแลปจอยท์ (Lap Joint flange / Loose Plate Flange) เป็นหน้าแปลนที่มีอุปกรณ์ 2 ชิ้นใช้งานร่วมกัน ได้แก่ แผ่นหน้าแปลนและสตับเอ็นด์ (stub end) ซึ่งสตับเอ็นด์จะมีลักษณะเป็นคอท่อสั้นและใช้เชื่อมเข้ากับปลายท่อและเป็นส่วนที่ใช้สวมเข้ากับแผ่นหน้าแปลน ทำให้หน้าแปลนสามารถขยับหรือหมุนได้ตามต้องการ และช่วยให้การติดตั้งขันยึดโบลท์และน็อตของหน้าแปลนเชื่อมเข้ากับระบบท่อต่างๆ ได้สะดวกยิ่งขึ้น .

9.หน้าแปลนสี่เหลี่ยม (square flange) หน้าแปลนสี่เหลี่ยม (square flange) มีลักษณะเป็นแผ่นโลหะรูปทรงสี่เหลี่ยมที่มีช่องวงกลมตรงกลาง (bore) และรอบแผ่นถูกเจาะรูจำนวน 4 รู สำหรับนำโบลท์และน็อตยึดหน้าแปลนสองหน้าเข้ากันได้อย่างแน่นหนา  ซึ่งขนาด และความหนาจะผลิตตามที่คุณลูกค้าต้องการ.

10.หน้าแปลนออริฟิส (Orifice Flange)การใช้หน้าแปลนออริฟิสสองอันเข้าด้วยกันจะเรียกว่า หน้าแปลนออริฟิส (orifice flange union).



Product Type : Forged Flanges, Blind Flanges, Spectacle Blinds, High Hub Blinds, Orifice Flanges, Slip-on Flanges, Socket Weld Flanges, Weld Neck Flanges, Flat Flanges, Lap Joint Flanges, Threaded Flanges, Reducing Flanges, Weld Neck Flanges Series A or B, Square Flanges, Groove & Tongue Flanges, Long Neck Weld Flanges, Screwed Flanges, Ring Type Joint Flanges, Flange Facing Type & Finish, Spades and Ring Spacers (part of flange connection), Weldo Flange / Nipo Flange, Expander Flange



Materials  :

-Carbon steel: ASTM A105, SS400.

-Stainless steel: ASTM A182 F304, F304L, F316, F316L



Pressure :

-ANSI       Class 150, 300, 600, 900, 1500, 2500 lbs

-DIN          PN6, PN10, PN16, PN25, PN40

-JIS            5K, 10K, 16K, 20K, 30K, 40K



ดูรายละเอียดของ Product catalogue



TEL.  082 – 5479989

Line ID. : @ abkotec

Email :   piyaabkotec@gmail.com

www.strainer-filter.com
