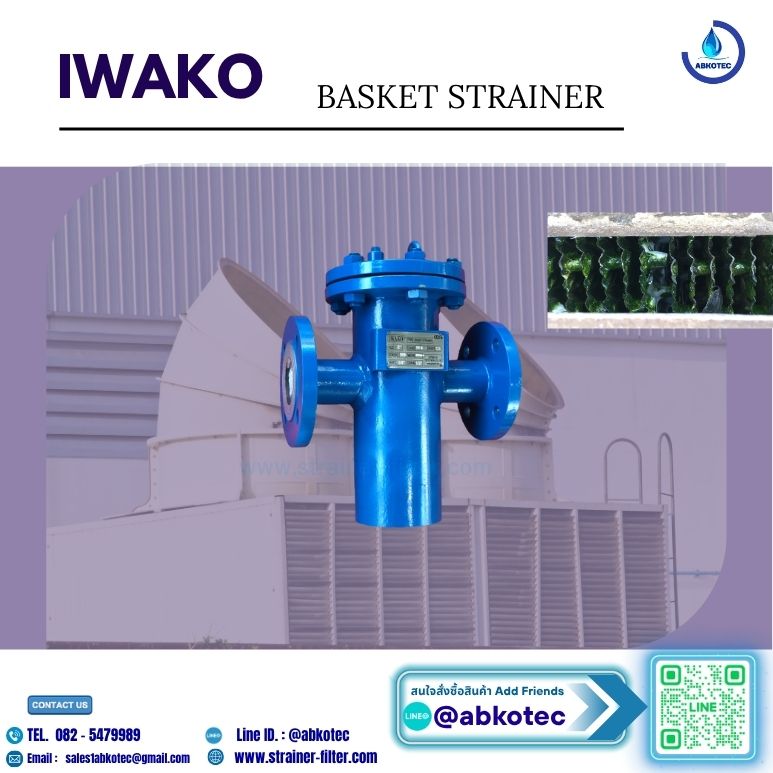

How to size a basket strainer for liquid flow?

How to size a basket strainer for liquid flow? : วิธีเลือก Basket Strainer ให้เหมาะกับ Flow Rate ในทางปฏิบัติ โรงงานจำนวนไม่น้อยเลือก Basket Strainer โดยพิจารณาจาก ขนาดท่อ (Pipe Size) เป็นหลัก ด้วยความเข้าใจว่าหากขนาดหน้าแปลนตรงกับท่อ ระบบก็น่าจะทำงานได้ตามปกติ อย่างไรก็ตาม แนวคิดดังกล่าวมักนำไปสู่ปัญหาเชิงระบบ เช่น แรงดันตกสูงกว่าที่คาด ปั๊มทำงานหนัก หรือเกิดการอุดตันบ่อยครั้ง.
สาเหตุสำคัญคือการ ไม่พิจารณา Flow Rate ซึ่งเป็นตัวแปรหลักที่กำหนดพฤติกรรมการไหลผ่านตะแกรงกรองโดยตรง บทความนี้จะอธิบายหลักการเลือก Basket Strainer โดยยึด Flow Rate เป็นศูนย์กลาง เพื่อช่วยให้ระบบท่อมีความเสถียร ใช้งานได้ต่อเนื่อง และลดปัญหาในระยะยาว.

Flow Rate คืออะไรในบริบทของระบบท่ออุตสาหกรรม

Flow Rate คืออัตราการไหลของของไหลผ่านระบบท่อในช่วงเวลาหนึ่ง ซึ่งเป็นข้อมูลพื้นฐานในการออกแบบระบบท่อและอุปกรณ์ประกอบ หน่วยที่ใช้ในงานอุตสาหกรรมมักเป็น ลูกบาศก์เมตรต่อชั่วโมง (m³/h), ลิตรต่อนาที (L/min) หรือแกลลอนต่อนาที (GPM)
ในทางวิศวกรรม จำเป็นต้องแยกความแตกต่างระหว่าง Flow ใช้งานจริง ซึ่งเกิดขึ้นระหว่างการเดินเครื่อง กับ Flow ออกแบบ ที่ถูกกำหนดไว้ในขั้นตอนการออกแบบระบบ Flow ใช้งานจริงอาจสูงหรือต่ำกว่าที่ออกแบบไว้ ขึ้นอยู่กับสภาพการผลิต การเปลี่ยนแปลงกระบวนการ หรือการขยายกำลังการผลิตในอนาคต.

ทำไม Flow Rate จึงมีผลต่อการเลือก Basket Strainer?

Flow Rate ส่งผลโดยตรงต่อ ความเร็วของของไหลที่ผ่านตะแกรง เมื่อ Flow สูงขึ้น ความเร็วเฉลี่ยของของไหลจะเพิ่มขึ้นตาม หากพื้นที่กรองไม่เพียงพอ จะเกิดแรงต้านการไหลสูงขึ้น. ผลที่ตามมาคือ Pressure Drop เพิ่มขึ้น ซึ่งไม่เพียงกระทบต่อประสิทธิภาพของระบบ แต่ยังเร่งการสะสมของตะกอนบนตะแกรง ทำให้ Strainer อุดตันเร็วขึ้น อายุการใช้งานลดลง และต้องหยุดระบบเพื่อบำรุงรักษาบ่อยกว่าที่ควรจะเป็น.

ความสัมพันธ์ระหว่าง Flow Rate กับขนาด Basket Strainer

แม้ Nominal Pipe Size จะบอกขนาดการเชื่อมต่อกับท่อ แต่ไม่ได้สะท้อน พื้นที่การไหลที่แท้จริงภายใน Basket Strainer ในหลายกรณี ระบบที่มี Flow สูงจำเป็นต้องเลือก Basket Strainer ที่มีขนาดใหญ่กว่าท่อ หรือที่เรียกว่า Oversize
เหตุผลหลักคือการเพิ่มพื้นที่การไหลและพื้นที่กรอง เพื่อลดความเร็วของของไหลผ่านตะแกรง ข้อจำกัดของการเลือกตามขนาดท่อเพียงอย่างเดียวคือไม่สามารถรองรับ Flow ที่สูงหรือแปรผันได้อย่างมีเสถียรภาพ.

บทบาทของพื้นที่กรอง (Screen Area) ต่อ Flow Rate

Screen Area คือพื้นที่ผิวของตะแกรงที่ของไหลสามารถผ่านได้ ซึ่งเป็นปัจจัยสำคัญที่มักถูกมองข้าม พื้นที่กรองที่มากขึ้นช่วยลดความเร็วเฉพาะจุดของของไหล เมื่อความเร็วลดลง แรงดันตกเริ่มต้นของระบบจะต่ำลง และการสะสมของตะกอนจะเกิดช้าลง ส่งผลให้ Strainer สามารถทำงานได้ยาวนานขึ้นก่อนถึงจุดที่ต้องทำความสะอาด.

การเลือก Mesh Size ให้สอดคล้องกับ Flow Rate

Mesh Size กำหนดขนาดอนุภาคที่ตะแกรงสามารถดักจับได้ Mesh ที่ละเอียดจะกรองได้ดีกว่า แต่สร้างแรงต้านการไหลสูงกว่า ในระบบที่มี Flow สูง การเลือก Mesh ละเอียดเกินไปอาจทำให้ Pressure Drop เพิ่มขึ้นอย่างรวดเร็ว.
ในทางกลับกัน Mesh ที่หยาบเกินไปอาจไม่สามารถป้องกันอุปกรณ์ปลายทางได้อย่างเพียงพอ การเลือก Mesh จึงต้องพิจารณาร่วมกับ Flow Rate เพื่อสร้างสมดุลระหว่างคุณภาพการกรองและเสถียรภาพของการไหล.

Flow Rate สูงแค่ไหนจึงควรเลือก Basket Strainer
Basket Strainer เหมาะกับระบบที่มี อัตราการไหลสูง เนื่องจากมีพื้นที่กรองมากกว่า Strainer ประเภทอื่น เช่น Y Strainer ในระบบ Main Line ที่ต้องการป้องกันอุปกรณ์หลัก การใช้ Basket Strainer ช่วยลดแรงดันตกและเพิ่มความต่อเนื่องของระบบ. Strainer ประเภทอื่นอาจเหมาะกับ Flow ต่ำถึงปานกลาง แต่เมื่อ Flow สูงขึ้น ข้อจำกัดด้านพื้นที่กรองจะเริ่มส่งผลต่อประสิทธิภาพ.

ผลกระทบหากเลือก Basket Strainer ไม่เหมาะกับ Flow Rate

การเลือก Basket Strainer ที่ไม่สอดคล้องกับ Flow Rate มักก่อให้เกิดผลเสียหลายประการ ได้แก่
• Pressure Drop สูงเกินที่ออกแบบ ทำให้ระบบไม่เสถียร
• ปั๊มทำงานหนัก ส่งผลให้สิ้นเปลืองพลังงานและอายุการใช้งานสั้นลง
• การอุดตันเร็วและ Downtime บ่อย ซึ่งกระทบต่อการผลิตโดยตรง
ปัญหาเหล่านี้มักไม่ปรากฏทันที แต่จะสะสมและรุนแรงขึ้นเมื่อระบบใช้งานไปสักระยะ.

แนวทางประเมิน Flow Rate ก่อนเลือก Basket Strainer
ก่อนเลือก Basket Strainer ควรเริ่มจากการ ตรวจสอบ Flow ใช้งานจริง โดยอ้างอิงข้อมูลจากการเดินระบบ ไม่ใช่เฉพาะค่าออกแบบ จากนั้นควรเผื่อ Safety Margin เพื่อรองรับการเปลี่ยนแปลง.
นอกจากนี้ ควรพิจารณาแนวโน้มการเพิ่มกำลังการผลิตหรือการปรับปรุงกระบวนการในอนาคต เพื่อหลีกเลี่ยงการเลือกอุปกรณ์ที่เล็กเกินไปตั้งแต่ต้น.

ตัวอย่างแนวคิดการเลือก Basket Strainer จาก Flow Rate
• ระบบน้ำหล่อเย็น Flow สูง: ควรเลือก Basket Strainer ที่มีพื้นที่กรองมากและเผื่อขนาด เพื่อรักษาแรงดันให้คงที่
• ระบบน้ำกระบวนการผลิต: ต้องพิจารณา Flow ควบคู่กับ Mesh เพื่อปกป้องอุปกรณ์ปลายทาง
• ระบบที่มี Flow แปรผัน: ควรเลือก Strainer ที่รองรับ Flow สูงสุด เพื่อป้องกันปัญหาในช่วง Peak Load
ตัวอย่างเหล่านี้สะท้อนว่าการเลือก Basket Strainer ไม่ควรยึดกับสถานการณ์เดียว แต่ต้องมองภาพรวมการใช้งาน.

ข้อควรพิจารณาเพิ่มเติมนอกเหนือจาก Flow Rate
แม้ Flow Rate จะเป็นปัจจัยหลัก แต่การตัดสินใจควรพิจารณาร่วมกับ
• ชนิดของของไหล: ความหนืดและคุณสมบัติทางเคมี
• อุณหภูมิและแรงดัน: ซึ่งมีผลต่อวัสดุและโครงสร้าง
• แผนการบำรุงรักษา: ความถี่และความสะดวกในการทำความสะอาด
การพิจารณาองค์ประกอบเหล่านี้ร่วมกันช่วยให้การเลือกมีความสมบูรณ์มากขึ้น.

สรุปแนวคิดการเลือก Basket Strainer ให้เหมาะกับ Flow Rate
Flow Rate คือหัวใจของการเลือก Basket Strainer การเลือกจากขนาดท่อเพียงอย่างเดียวไม่เพียงพอในเชิงวิศวกรรม การพิจารณา Flow ร่วมกับพื้นที่กรอง Mesh และแนวโน้มการใช้งานในอนาคต จะช่วยให้ระบบมีความเสถียร ลดปัญหา Pressure Drop และเพิ่มความคุ้มค่าในระยะยาว

คำถามที่พบบ่อย (FAQ)

1. เลือก Basket Strainer ตามขนาดท่อได้หรือไม่?
ทำได้ในบางกรณี แต่ไม่เพียงพอหาก Flow สูงหรือแปรผันมาก
2. Flow Rate สูงแค่ไหนถึงถือว่าสูง?
ขึ้นอยู่กับขนาดระบบและพื้นที่กรอง ต้องพิจารณาเชิงเปรียบเทียบ
3. ควร Oversize Basket Strainer เท่าใด?
มักเผื่อเพื่อเพิ่มพื้นที่กรองและลดความเร็วของของไหล
4. Mesh ละเอียดส่งผลต่อ Flow อย่างไร?
Mesh ละเอียดเพิ่มแรงต้านการไหลและ Pressure Drop
5. หาก Flow เปลี่ยนในอนาคตควรทำอย่างไร?
ควรเผื่อขนาดและพื้นที่กรองตั้งแต่ขั้นตอนการเลือก.
