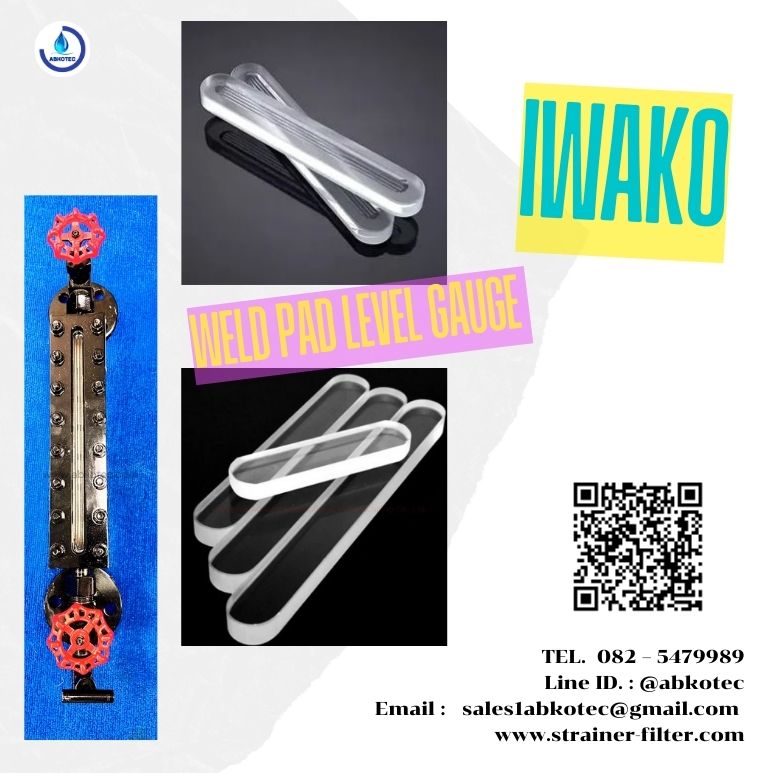

Pad Welding Level Gauge “IWAKO”

Pad Welding Level Gauge “IWAKO” หรือ “เกจวัดระดับแบบเชื่อมติด” หรือ “กระจกดูระดับแบบเชื่อมติด” คือ เกจวัดระดับแบบพิเศษที่ใช้สำหรับดูระดับของเหลวในภาชนะหรือถังเก็บโดยตรง ซึ่งตัวเกจจะถูกเชื่อมติดกับผนังของภาชนะเลยโดยไม่ต้องใช้อุปกรณ์เชื่อมต่อ (flanges) เพิ่มเติม.

เกจวัดระดับแบบเชื่อมติด ใช้ทำอะไร?

กระจกดูระดับแบบเชื่อมติด เกจวัดระดับประเภทนี้ถูกออกแบบมาเพื่อการใช้งานที่ต้องการความแข็งแรงทนทานสูงในสภาวะที่ท้าทาย

-ตรวจสอบระดับของเหลว: ใช้ดูระดับของเหลวภายในถังหรือภาชนะ

-สังเกตสถานะของเหลว: สามารถใช้ดูสี ความขุ่น หรือการก่อตัวของตะกอนในของเหลวได้ โดยมีให้เลือกทั้งแบบ Reflex (มองเห็นความต่างของระดับด้วยการสะท้อนแสง) และ Transparent (มองเห็นของเหลวโดยตรง)

กระจกดูระดับแบบเชื่อมติด ใช้ติดตั้งที่ไหน?

-ภาชนะรับแรงดันสูง (Pressure vessels): เหมาะสำหรับงานที่ต้องทนแรงดันและอุณหภูมิสูง

-ถังเก็บที่มีการสั่นสะเทือนสูง (High-vibration tanks): การเชื่อมติดโดยตรงช่วยลดความเสี่ยงจากการรั่วไหลที่อาจเกิดจากการสั่นสะเทือนได้

-ของเหลวที่มีความหนืดสูงหรือมีตะกอน: สามารถใช้ได้ดีกับของเหลวที่อาจอุดตันท่อเชื่อมต่อแบบทั่วไปได้

-อุตสาหกรรมเฉพาะทาง: นิยมใช้ในอุตสาหกรรมปิโตรเคมี, เคมี, อาหาร, และยา เนื่องจากมีความปลอดภัยและทนทานสูง.

เกจวัดระดับแบบเชื่อมติด ประกอบด้วยอะไรบ้าง?

เกจวัดระดับแบบเชื่อมติด โดยทั่วไปประกอบด้วยส่วนประกอบหลักๆ ดังนี้:

-ตัวเรือน (Chamber/Body): เป็นส่วนโลหะที่ถูกเชื่อมติดกับผนังถังโดยตรง วัสดุที่ใช้มักจะเป็น Carbon Steel หรือ Stainless Steel (เช่น 316, 316L) เพื่อให้ทนทานต่อสารเคมี, อุณหภูมิ, และแรงดันสูง

-กระจก (Sight Glass): เป็นส่วนที่ใช้มองเห็นระดับของเหลว นิยมใช้กระจก Borosilicate Sight Glass แบบ Transparent Sight Glass และ Reflex Sight Glass คืออุปกรณ์ที่ใช้สำหรับดูระดับของเหลวในถังหรือภาชนะ โดยทั้งคู่จะทำจากแก้ว borosilicate ที่ทนทานต่อแรงดัน, อุณหภูมิ, และสารเคมีสูง แต่มีลักษณะและการทำงานที่แตกต่างกัน
เพื่อเพิ่มความทนทานต่อความร้อนและแรงดัน มี 2 ประเภทหลักคือ:

1.Transparent Sight Glass
เป็นกระจกที่มีพื้นผิวเรียบทั้งสองด้าน (หน้า-หลัง) เหมือนกับกระจกใสทั่วไป

หลักการทำงาน
ทำงานโดยให้แสงส่องผ่านของเหลวได้โดยตรง

ผู้ใช้งานจะมองเห็นของเหลวและระดับของเหลวได้ชัดเจนตามจริง รวมถึงสีและความขุ่นของของเหลว

บางครั้งอาจต้องใช้ไฟส่องจากด้านหลังเพื่อช่วยให้มองเห็นได้ชัดขึ้น โดยเฉพาะในที่มืดหรือของเหลวที่มีสีเข้ม

ข้อดี:

มองเห็นชัดเจน: มองเห็นสี, ความขุ่น, และสถานะของของเหลวได้โดยตรง

ใช้งานได้หลากหลาย: เหมาะกับของเหลวทุกชนิด ไม่ว่าจะเป็นของเหลวใส, มีสี, หรือมีตะกอน

ทนทานต่อการกัดกร่อน: สามารถติดตั้งแผ่นไมกา (mica shield) เพื่อป้องกันกระจกจากการกัดกร่อนของสารเคมีรุนแรง

ข้อเสีย:

มองเห็นระดับได้ไม่ชัดเจน: ในกรณีที่ของเหลวใสและไม่มีแสงส่อง จะทำให้มองเห็นระดับได้ยาก

2.Reflex Sight Glass
เป็นกระจกที่มีพื้นผิวฝั่งที่สัมผัสกับของเหลวเป็น ร่องปริซึม (prism grooves)

หลักการทำงาน
ทำงานโดยใช้หลักการสะท้อนและการหักเหของแสง

บริเวณที่ไม่มีของเหลว: แสงจากภายนอกจะหักเหไปตกกระทบกับร่องปริซึมแล้วสะท้อนกลับมายังตาของผู้สังเกต ทำให้บริเวณนั้นมองเห็นเป็น สีเงินหรือสีขาวสว่าง

บริเวณที่มีของเหลว: ของเหลวจะเข้าไปแทรกอยู่ในร่องปริซึม ทำให้แสงไม่สามารถสะท้อนกลับได้ แสงจะถูกดูดกลืนหรือหักเหผ่านของเหลวออกไป ทำให้บริเวณนั้นมองเห็นเป็น สีดำมืด

หลักการนี้ทำให้เกิดความต่างของสีอย่างชัดเจนระหว่างส่วนที่มีของเหลวกับส่วนที่ไม่มีของเหลว ทำให้ง่ายต่อการอ่านค่า

ข้อดี:

อ่านค่าง่าย: เห็นความแตกต่างของระดับของเหลวได้อย่างชัดเจน แม้ในสภาพแสงน้อย

บำรุงรักษาน้อย: ไม่ต้องใช้ไฟส่องจากภายนอก และร่องปริซึมช่วยป้องกันไม่ให้คราบสกปรกเกาะติดได้ง่าย

ข้อเสีย:

ไม่เหมาะกับของเหลวบางชนิด: ไม่เหมาะกับของเหลวที่มีสีเข้มหรือมีตะกอน เพราะจะทำให้แสงหักเหไม่สมบูรณ์และมองเห็นได้ไม่ชัด

ไม่สามารถติดตั้งแผ่นป้องกัน (mica shield) ได้: เนื่องจากมีร่องปริซึม ทำให้ไม่สามารถติดตั้งแผ่นไมกาเพื่อป้องกันการกัดกร่อนได้

-ปะเก็น (Gaskets): ทำหน้าที่เป็นซีลป้องกันการรั่วซึมระหว่างกระจกกับตัวเรือน วัสดุจะถูกเลือกให้เหมาะสมกับชนิดของของเหลวและอุณหภูมิ เช่น PTFE, Graphite, หรือ Viton

-แผ่นรองกระจก (Cushions): เป็นแผ่นบางๆ ที่วางอยู่ระหว่างกระจกกับตัวเรือน เพื่อป้องกันไม่ให้กระจกแตกจากแรงเค้น (stress) ที่เกิดจากการขันน็อตยึด

-ฝาปิด (Cover): เป็นส่วนโลหะที่ปิดทับกระจกและปะเก็นไว้ เพื่อเพิ่มความแข็งแรงและป้องกันการรั่วไหล

-น็อตและสลักเกลียว (Studs and Bolts): ใช้สำหรับยึดส่วนประกอบทั้งหมดเข้าด้วยกันอย่างแน่นหนา

ลักษณะเด่นของการออกแบบ เกจวัดระดับแบบเชื่อมติด (กระจกดูระดับแบบเชื่อมติด) “IWAKO”

การออกแบบของ Pad welding level gauge “IWAKO” ต่างจากเกจวัดระดับแบบ Flange ตรงที่ตัวเรือนจะถูกทำขึ้นเป็นพิเศษเพื่อให้มีฐาน แบบเรียบ (Flat Pad) หรือ แบบโค้ง (Radius Pad) ที่เข้ากับรูปทรงของถังได้พอดีก่อนจะนำไปเชื่อมติด ทำให้เกิดความแข็งแรงและลดจุดที่อาจเกิดการรั่วไหลได้อย่างดีเยี่ยม.
