Gauge Cock with Tube Sight Glass

Gauge Cock with Tube Sight Glass ชุดวัดระดับหลอดแก้ว : แม้โรงงานอุตสาหกรรมในปัจจุบันจะมีเครื่องมือวัดระดับแบบอิเล็กทรอนิกส์จำนวนมาก แต่ ชุดวัดระดับหลอดแก้ว (Gauge Cock with Tube Sight Glass) ยังคงถูกติดตั้งและใช้งานอยู่ในหลายระบบ เหตุผลไม่ใช่เพราะล้าหลัง แต่เพราะอุปกรณ์ที่เรียบง่ายนี้ยังตอบโจทย์เชิงระบบบางอย่างได้ดีกว่าเครื่องมือสมัยใหม่.

ชุดวัดระดับหลอดแก้ว คืออะไร?

ชุดวัดระดับหลอดแก้ว คือ อุปกรณ์แสดงระดับของของไหลแบบมองเห็นโดยตรง (Direct Visual Level Indication) ระดับของของไหลในหลอดแก้วจะเท่ากับระดับของของไหลภายในถังหรือภาชนะที่เชื่อมต่ออยู่. ไม่มี sensor ไม่มีการแปลงสัญญาณ และไม่มีการประมวลผลเชิงอิเล็กทรอนิกส์ใด ๆ สิ่งที่ผู้ปฏิบัติงานเห็น คือระดับจริงของของไหล ณ เวลานั้น.จุดเชื่อมต่อกับถังหรือภาชนะ โดยทั่วไปเชื่อมต่อที่ตำแหน่งบนและล่างของช่วงระดับที่ต้องการวัด.

องค์ประกอบหลักของชุดวัดระดับ

ชุดวัดระดับหลอดแก้วประกอบด้วยชิ้นส่วนหลักดังนี้

Gauge Cock (วาล์วบนและล่าง) : ทำหน้าที่ควบคุมการไหลของของไหลเข้า–ออกหลอด โดย วาล์วจะมีให้เลือก 2 แบบ คือ Brass Gauge Cock วาล์วทองเหลือง , Stainless Steel Gauge Cock วาล์วสแตนเลส สตีล
Tube Sight Glass หลอดแก้ว : หลอดแก้ว mat. Borosilicate Sight Glass เป็นหลอดใสสำหรับแสดงระดับ โดยหลอดแก้ววัดระดับ จะมี 2 แบบให้เลือก คือ อาจเป็นหลอดแก้วใสหรือหลอดแก้วคาดแดง
อุปดรณ์เสริม : คุณลูกค้าสามารถเพิ่มอุปกรณ์สำหรับใช้กับหลอดแก้ววัดระดับได้ อาทิเช่น
Cover Plate
Jacketing
Protection Guards
Scale
Flange Connection : JIS , ANSI ,DIN

หลักการทำงานของชุดหลอดแก้ววัดระดับ

1.1 หลัก Hydrostatic Balance : เมื่อเปิด Gauge Cock บนและล่าง ของไหลในถังจะไหลเข้าสู่หลอดแก้ว ระดับของของไหลในหลอดจะปรับตัวจนเกิดสมดุลความดัน

ผลลัพธ์คือ ระดับในหลอด = ระดับในถัง นี่คือหลักการพื้นฐานที่เรียบง่าย แต่มีความเสถียรสูงมาก

1.2 บทบาทของ Gauge Cock : Gauge Cock ไม่ได้มีไว้แค่เปิด–ปิด แต่มีหน้าที่สำคัญหลายประการ

Isolation แยกหลอดออกจากระบบเมื่อซ่อมบำรุง
Drain / Purge ระบายของไหลหรือสิ่งตกค้าง
Blow-through ตรวจสอบการอุดตันของช่องต่อกับถัง

หากไม่มี Gauge Cock ระบบจะขาดความปลอดภัยและความสามารถในการดูแลรักษา

1.3 เหตุผลที่ต้องมี Valve ไม่ใช่ท่อใสอย่างเดียว ท่อใสที่ต่อเข้าถังโดยตรง:

ไม่สามารถ isolate ได้
เปลี่ยนหรือซ่อมไม่ได้อย่างปลอดภัย
เพิ่มความเสี่ยงเมื่อหลอดแตก

ดังนั้น Gauge Cock คือส่วนที่ทำให้ระบบนี้ “ใช้งานได้จริงในโรงงาน”

ชุดวัดระดับหลอดแก้ว ใช้ทำอะไร?

1.1 ใช้ดูระดับของของไหล “แบบเห็นจริง” วัตถุประสงค์หลักคือการดูระดับของของไหลด้วยสายตา ไม่มีการตีความ ไม่มีการคำนวณ

1.2 ใช้ยืนยัน (Cross-check) ระบบวัดระดับอื่น ในโรงงานจริง เครื่องมืออิเล็กทรอนิกส์อาจ:

อ่านค่าเพี้ยน
เสียจากสภาพแวดล้อม
มี drift

หลอดแก้วจึงทำหน้าที่เป็น Reference ที่เชื่อถือได้

1.3 ใช้ตรวจสภาพของของไหลเบื้องต้น จากหลอดแก้ว ผู้ปฏิบัติงานสามารถเห็น:

สีของของไหล
ความใสหรือความขุ่น
ฟองอากาศ
ตะกอนหรือสิ่งแปลกปลอม

ข้อมูลเหล่านี้มีคุณค่าเชิงปฏิบัติสูงมาก

ประโยชน์ของชุดวัดระดับหลอดแก้ว

1.1 ความเรียบง่ายที่ให้ความเชื่อถือสูง ไม่มีอุปกรณ์อิเล็กทรอนิกส์ หมายถึง failure mode ต่ำ ระบบนี้จึงเสถียรและคาดเดาพฤติกรรมได้ง่าย

1.2 ทำงานได้แม้ไม่มีไฟฟ้า ในภาวะไฟดับ ระบบยังให้ข้อมูลระดับได้ตามปกติ ซึ่งสำคัญในระบบความปลอดภัย

1.3 ลด Human Error หน้างาน การเห็นระดับจริงช่วยลดการตัดสินใจผิดพลาดจากการคาดเดา

1.4 ช่วยงานบำรุงรักษาและการตัดสินใจ การตรวจพบการรั่ว การอุดตัน หรือระดับผิดปกติได้เร็ว ช่วยลด downtime

1.5 ต้นทุนต่ำเมื่อเทียบกับความเสี่ยงที่ลดลง แม้เป็นอุปกรณ์ต้นทุนต่ำ แต่สามารถป้องกันความเสียหายที่มีมูลค่าสูงได้

ใช้ชุดวัดระดับหลอดแก้วกับถังหรือภาชนะประเภทใด?

ระบบที่เหมาะสม

Water tank
Utility tank
Boiler (ระบบดั้งเดิม)
Oil tank ความดันต่ำ

ระบบเหล่านี้มีความเสี่ยงต่ำ และต้องการการยืนยันระดับที่เชื่อถือได้

ชุดวัดระดับหลอดแก้วทีกี่รุ่น?

1. Brass Gauge Cock ใช้กับอะไร

น้ำ
น้ำมันหล่อลื่น
Utility fluid

ข้อดีของ Brass Gauge Cock

กลึงง่าย
ทนการกัดกร่อนในน้ำมัน
ต้นทุนต่ำ

ข้อจำกัด Brass Gauge Cock

ไม่เหมาะกับอุณหภูมิสูง
ไม่เหมาะกับสารเคมี

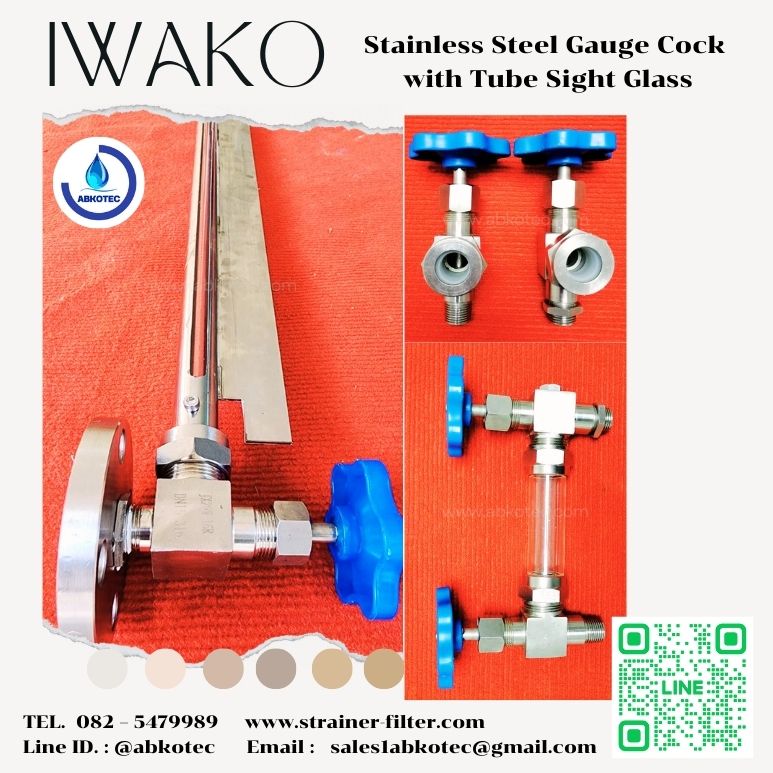

2. Stainless Steel Gauge Cock ใช้กับอะไร

งานอุณหภูมิสูงขึ้น
งานที่ต้องการความทนทานมากขึ้น

ข้อดีของ Stainless Steel Gauge Cock

ความแข็งแรง
การกัดกร่อนต่ำ

ข้อจำกัด Stainless Steel Gauge Cock

ต้นทุนสูงกว่า
ต้องควบคุม torque การขันอย่างเหมาะสม

จำหน่าย ก๊อกหลอดแก้วพวงมาลัย,ก๊อกหลอดแก้วสแตนเลสสตีล, ก๊อกหลอดแก้วทองเหลือง , ก๊อกหลอดแก้วด้ามโยก , หลอดแก้วพร้อมก๊อกวาล์ว , ชุดก๊อกวาล์วพร้อมหลอดแก้ว , ชุดหลอดแก้ววัดระดับน้ำทนความร้อน,ก๊อกหลอดแก้วสแตนเลส,ก๊อกหลอดแก้ว ,วาล์วหลอดแก้ว,ก๊อกหลอดแก้วทองเหลือง , หลอดแก้ววัดระดับของเหลว , เครื่องมือวัดระดับชนิดหลอดแก้ว,Stainless Steel Water Gauge Cock, Stainless Steel Gauge Cock with Tube Sight Glass, Brass Gauge Cock with Tube Sight Glass, Brass Water Gauge Cock, Tube Sight Glass.
